Desarrollamos un sistema de control automático para nuestras plantas dosificadoras de hormigón.
Tablero de comando unificado manual/automático. Moderno diseño de chapa cortada a láser, pintura epoxi al horno.
Indicadores de peso para áridos, cemento y aditivos + PLC con pantalla y panel para acceso a fórmulas y funcionamiento automático. Indicación luminosa de todos los accionamientos.
Características técnicas
- Carga y almacenamiento de hasta 200 fórmulas de hormigón.
- Hasta 4 áridos por suma en balanza.
- Hasta 2 cementos por suma en balanza.
- Hasta 4 aditivos en el dosificador.
- Agua por entrada de pulsos.
- 2 salidas para vibradores.
- 2 salidas para sopladores de silo de cemento.
Características operativas
- Distribución configurable del agua: porcentaje de carga inicial; resto durante la descarga junto a los áridos o separada; limpieza del embudo en litros.
- Descarga del cemento junto a los áridos o separados.
- Ajuste fino en todos los ciclos o compensación automática y ajuste fino en el último ciclo.
- Control configurable de vibradores de balanzas y sopladores de silos cuando hay bajo flujo de material.
- Aviso detallado con nombre de cada accionamiento en caso de falla de los guardamotores.
- Historial de producción: cantidades teóricas solicitadas y reales dosificadas; tiempo total de producción.
- Compensación por humedad en los 4 áridos.
Software Scada
Es un soporte de interfaz gráfica para control, adquisición y procesamiento de datos.
Este software se instala en una PC (provista por el cliente) que se conecta al tablero de comando con PLC. De esta manera, se logra una visualización y control en tiempo real del proceso de funcionamiento de la planta, y en simultáneo que se obtiene una trazabilidad total de la producción.
Cuenta con múltiples ventanas para acceso a configuraciones y procesamiento de datos: remito de obra, remito maestro, stock de materiales, fórmulas, estado de alarmas, distribución de agua, etc.
Así, el Scada es un complemento del PLC que además de permitir el comando de la planta de manera intuitiva sobre una completa interfaz gráfica directamente desde la PC, suma variadas funciones de gestión de datos.
Funciones de gestión
- Habilitación de acceso y operación a distintos usuarios, con claves y permisos de diferentes niveles para para cada uno de ellos.
- Registro en historial de producción de cada carga. Detalle de cantidades solicitadas, carga real, diferencia en kg, operario, fecha y hora.
- Emisión automática de remito de obra luego de la misma.
- Remito Maestro vinculado con todos los detalles de la producción.
- Opción de realizar remito manual.
- Base con datos de clientes, camiones y choferes para vincular a los remitos.
- Historial de alarmas surgidas durante la producción.
- Alarmas visuales independientes según el tipo de aviso: relevo térmico de cada motor, falta de material en tolvas, falta de cemento en silos, compuerta de áridos bloqueada, etc.
- Posibilidad de emitir informes y/o exportar a Excel los historiales.
- Registro y control de stock de materiales. Filtro por rango de fecha para búsqueda ágil.

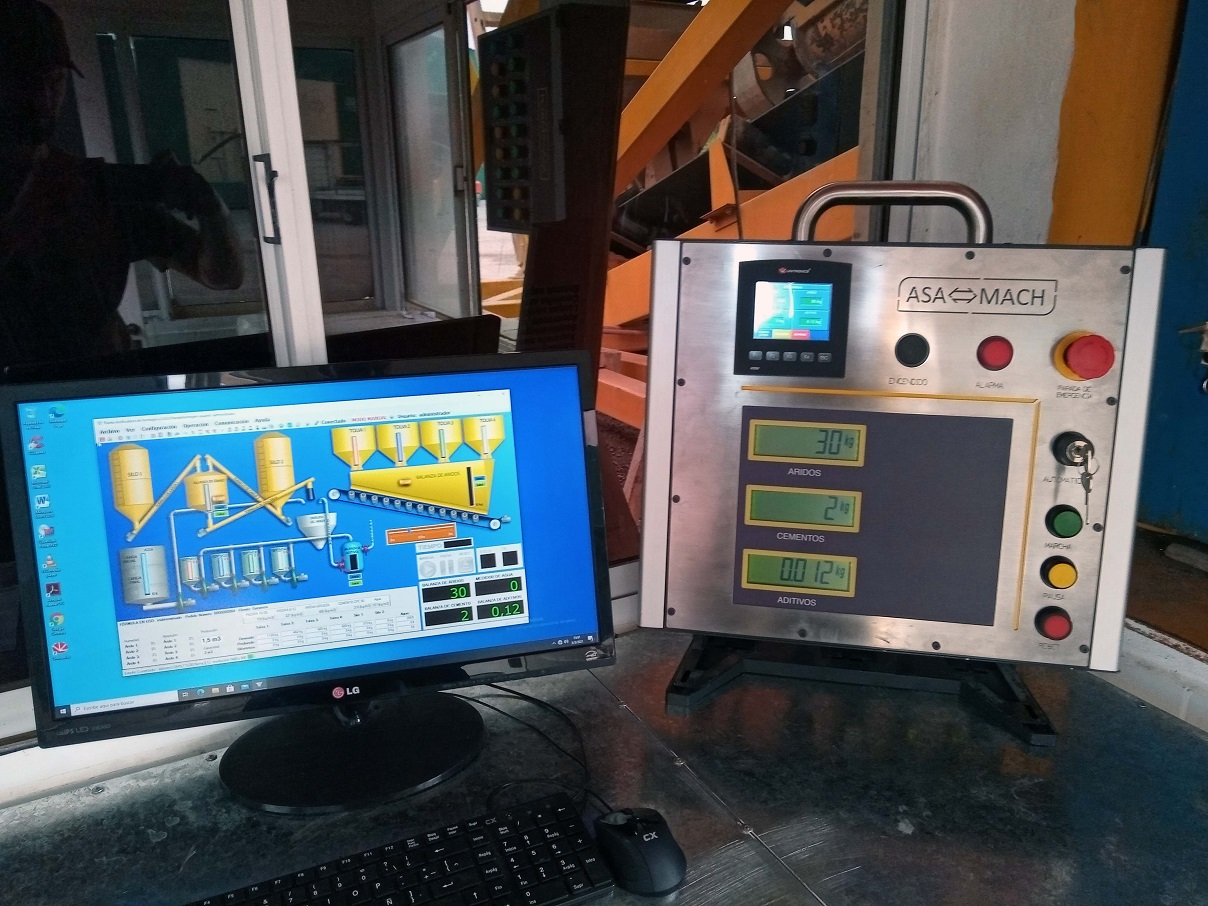

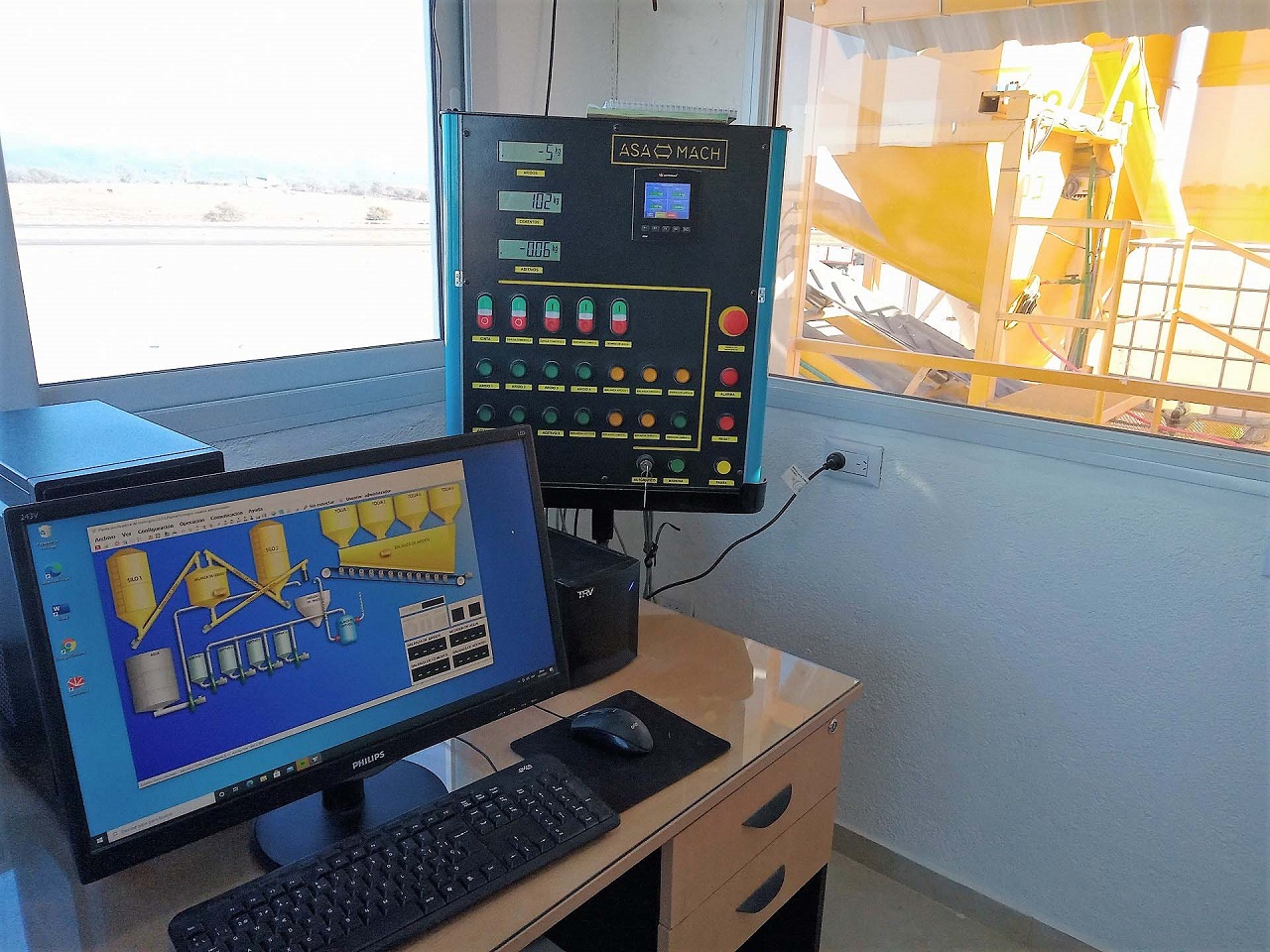

A continuación, puede descargar el Descriptivo, como así también ver un video y fotos de la implementación de nuestro sistema de automatización.
